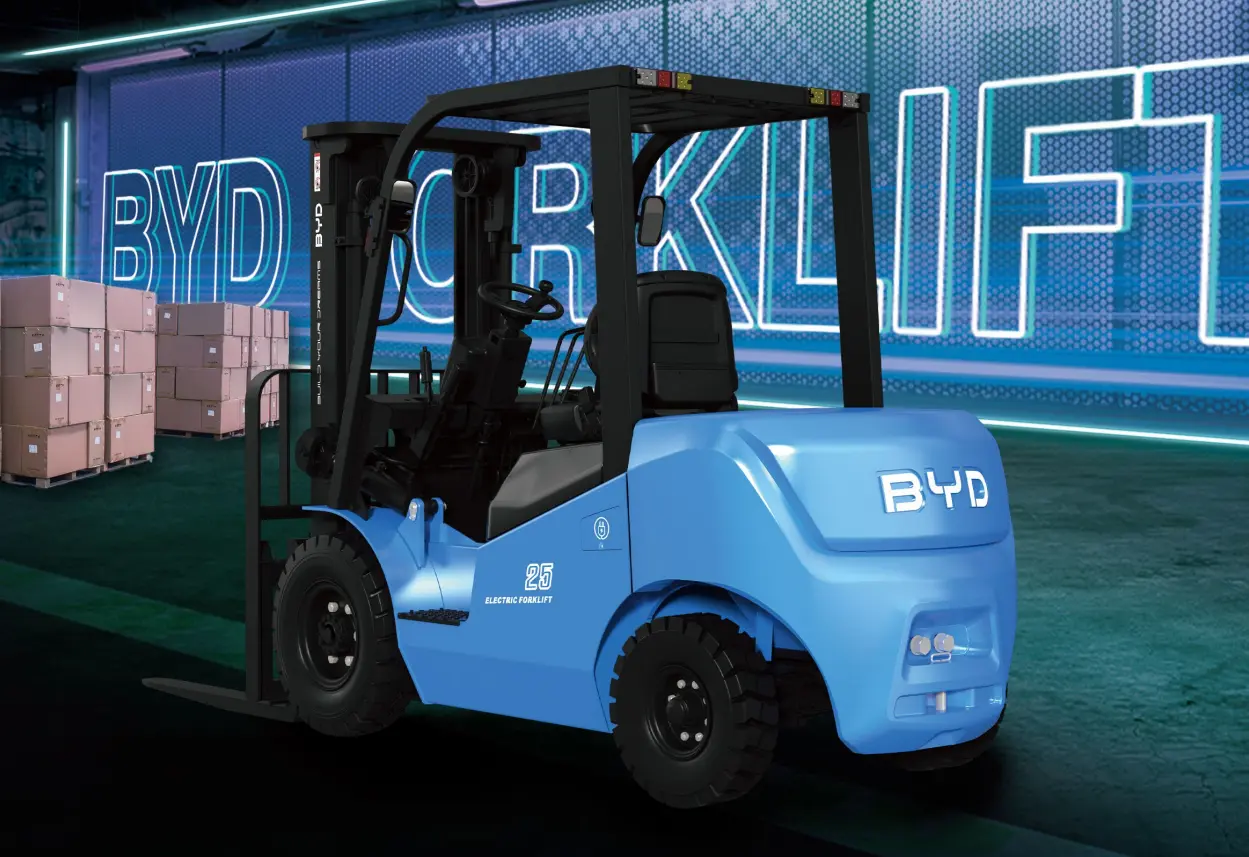

BYD EL-Pro20MAX عبارة عن رافعة شوكية ميزان ليثيوم أيون بوزن 2 طن. وهي تعتمد على محور قيادة متكامل وتصميم إطار عالي القوة ، مع مراعاة استقرار الحمل والأداء الديناميكي وراحة التشغيل. إنها مناسبة لسيناريوهات مناولة وتكديس المواد المتوسطة والعالية القوة مثل التخزين والخدمات اللوجستية والتصنيع الخفيف وتجهيز الأغذية وإعادة شحن المصنع. 1. معلمات المواصفات الأساسية

أولا ، المعلمات الأساسية

• قدرة الرفع المقدرة
  : 2000Kg (2 طن) ، مسافة مركز التحميل 500MM


• حجم الجسم
  : إجمالي طول 3567mm (باستثناء شوكة 2497mm) ، إجمالي العرض 1170mm ، قاعدة العجلات 1605mm


• أداء العملاقة
  الحد الأدنى للارتفاع 2010mm ، ارتفاع الرفع القياسي 3000mm ، أقصى ارتفاع 4040mm ، ارتفاع الرفع الحر 130mm


• تطهير الأرض
  : 105mm في إطار الباب ، 110mm في الإطار ، حسن المرور


• الممرات و المنعطفات
  : مناسبة ل 10001200mm عرض قناة صينية أفقية 3830mm ؛ 8001200mm عرض قناة صينية عمودية 4027mm ؛ الحد الأدنى تحول دائرة نصف قطرها 2186mm ، إلى الداخل تحول دائرة نصف قطرها 509mm


• تكوين الشوكة
  : الحجم 40 / 100 / 1070mm ، شوكة رف عرض 1040mm ، وذلك تمشيا مع معيار ISO2328


• وزن السيارة
  : بما في ذلك الوزن الكلي للبطارية 3493kg ؛ تحميل كامل رمح تحميل 4723kg / 770kg ، لا تحميل رمح تحميل 1550kg / 1943kg


• تكوين الإطارات
  : الإطارات الصلبة ، العجلات الأمامية 7.00 12/5.0 إق ، العجلات الخلفية 187 8 ، ارتداء-- مقاومة ومستقرة


القوة والأداء التشغيلي

• نظام الطاقة
  : مجهزة 80V / 210Ah بطارية ليثيوم فوسفات الحديد ، وتزن البطارية 154 كجم والحجم 722 / 500 / 502mm ؛ يتم مطابقته مع التحكم الإلكتروني AC AC ويعمل بكفاءة وثبات.


• تكوين المحرك
  محرك المحرك 12.5kW ، رفع المحرك 19kW ، انتاج الطاقة وفيرة.


• سرعة السفر
  حمولة كاملة / لا حمولة 18km / h ، كفاءة التنقل.


• سرعة الرفع
  : رفع حمولة كاملة 420mm / s ، لا تحميل 450mm / s ؛ حمولة كاملة / لا انخفاض الحمل هو 500mm / s ، عملية سلسة وسلسة.


• الجر والتسلق
  الحمولة الكاملة أقصى الجر 13305N ، بدون حمولة 8370N ؛ قدرة تسلق حمولة كاملة 18 ٪ ، بدون حمولة 20 ٪ ، يمكن التعامل مع ظروف المنحدر والمنصة.


• أداء الطاقة
  محرك بطارية ليثيوم ، انبعاثات صفرية ، ضوضاء منخفضة ، تكلفة استهلاك طاقة أقل من الرافعات الشوكية للاحتراق الداخلي ، مناسبة للتشغيل المستمر متعدد المناوبات
  BYD رافعة شوكية
  。

ثالثا - السلامة والتكوين الهيكلي

• نظام الكبح
  الكبح الهيدروليكي ، الكبح المستقر والموثوق ، مناسب لبدء التشغيل والتوقف عالي التردد.


• النظام الهيدروليكي
  ضغط العمل هو 115-125 بار ، ويعمل النظام بثبات ، وتكون استجابات الرفع والتوجيه حساسة.


• حماية السلامة
  مزودة بحارس سقف عالي القوة (ارتفاع 2193 مم) لتقليل النقطة العمياء للعملية ؛ ضوضاء السائق هي ≤75dB (A) لتحسين بيئة العمل.


• جسر الإطار
  : تصميم عالي القوة ، من خلال الاختبارات المكثفة ، الحمل المستقر ، مناسب لظروف العمل المعقدة.


IV. تجربة التشغيل وسيناريوهات التطبيق

• تصميم مريح
  ارتفاع المقعد هو 1163 مم ، تخطيط العملية معقول ، وليس من السهل التعب بعد التشغيل على المدى الطويل.


• من السهل السيطرة عليها
  توجيه خفيف ، ترس واضح ، صعوبة منخفضة للبدء ، مناسب للعمليات عالية التردد.


• السيناريو المنطبق
  تستخدم على نطاق واسع في تخزين التجارة الإلكترونية ، وإعادة الشحن اللوجستي ، وتصنيع الصناعات الخفيفة ، وسلسلة التبريد الغذائي ، ومستودعات السوبر ماركت وغيرها من البيئات التقليدية الداخلية والخارجية لتلبية احتياجات مناولة البضائع 2 طن ، والتراص ، والتحميل والتفريغ.


• رافعة شوكية كهربائية جدول مقارنة المعلمة
  اسم المعلمة	وحدة	EL-Pro20MAX
  اسم الموديل	/	EL-Pro20MAX
  شكل ديناميكي	/	كهربائي
  طريقة التشغيل	/	المقعد
  قدرة الرفع المقدرة	كيو كلغ	2000
  تحميل مركز المسافة	ج مم	500
  البروز الأمامي	x مم	441
  قاعدة العجلات	ي مم	1605
  الوزن الإجمالي (بما في ذلك البطارية)	كلغ	3493
  حمولة المحور (حمولة كاملة)	كلغ	4723/770
  حمولة المحور (بدون حمولة)	كلغ	1550/1943
  شكل الاطارات	/	إطار صلب
  حجم العجلات الأمامية	مم	7.00-12 / 5.0EQ
  حجم العجلات الخلفية	مم	187-8
  عدد العجلات الأمامية / الخلفية ، x = عجلات القيادة	/	2x / 2
  المسار الأمامي	B10 مم	974
  المسار الخلفي	b11 مم	965
  إلى الأمام / الخلف زاوية	أ / ب	5-8
  ارتفاع العملاقة	h1 مم	2010
  ارتفاع الرفع الحر	h2 مم	130
  ارتفاع رفع العملاقة القياسية	h3 مم	3000
  أقصى ارتفاع لجسر الرافعة (بعيدًا عن الأرض)	h4 مم	4040
  ارتفاع السقف	h6 مم	2193
  ارتفاع المقعد (عن الأرض)	h7 مم	1163
  ارتفاع دبوس الجر	h10 مم	359
  طول كامل	l1 مم	3567
  الطول الكامل (باستثناء الشوك)	l2 مم	2497
  العرض الكلي	b1 / b2 مم	1170
  حجم الشوكة	s / e / l مم	40/100/1070
  رفوف شوكة متوافقة مع ISO 2328 ، إطارات / أشكال A ، B	/	2أ
  شوكة رف العرض	b3 مم	1040
  الحد الأدنى للارتفاع من الأرض عند الجسر	م1 مم	105
  الحد الأدنى للارتفاع من الأرض في الإطار	م2 مم	110
  عرض القناة مع علبة أفقية 1000x1200	أستم مم	3830
  عرض القناة مع علبة رأسية 800x1200	أستم مم	4027
  الحد الأدنى تحول دائرة نصف قطرها	وا مم	2186
  الداخل تحول دائرة نصف قطرها	B13 مم	509
  سرعة القيادة ، تحميل / لا تحميل	كم / ساعة	18/18
  سرعة الرفع ، تحميل / لا تحميل	مم / ث	420/450
  انخفاض السرعة ، تحميل / لا تحميل	مم / ث	500/500
  أقصى الجر ، S2 = 5min ، تحميل / لا تحميل	ن	13305/8370
  أقصى قدرة التسلق ، S2 = 5min ، تحميل / لا تحميل	%	18/20
  شكل الفرامل	/	الفرامل الهيدروليكية
  محرك قوة المحرك ، S2 = 60min	kw	12.5
  رفع قوة المحرك ، S3 = 15 ٪ ED	kw	19
  قدرة البطارية	V / آه	80/210
  وزن البطارية	كلغ	154
  حجم البطارية L / W / H	مم	722/500/502
  VDI نوع دورة استهلاك الطاقة	kw / h
  نوع التحكم الإلكتروني	/	AC
  ضغط عمل النظام الهيدروليكي	بار	115-125
  الضوضاء في السائق	ديسيبل (أ)	≤75
  اتصال الجر	/	دبوس
